深層測斜在基坑的土體變形監測中能直觀的反應變化的趨勢，在基坑變形監測中起到重要的監測作用，因此我們要對此必須重視。在前面測斜儀工作原理的文章中，提及了相關一些原理和測斜管埋設的要求，但是并未詳細的講述測斜管的埋設方法和觀測方法，下面的內容我們對這兩方面做了一些詳細的講解。希望大家能夠?qū)W會，并且在日常監測中學以致用。

(1)監測范圍

深層水平位移監測孔宜布置在基坑邊坡、圍護（樁）墻體內的中心處及代表性的部位，數量和間距視具體情況而定（一般設計圖紙會標明），基坑兩側呈對稱狀布設，但每邊至少應設1個監測孔。埋設的測點位置可以參考南京市建鄴區基坑深層測斜監測方案

(2)測點埋設及技術要求

1)埋設方法

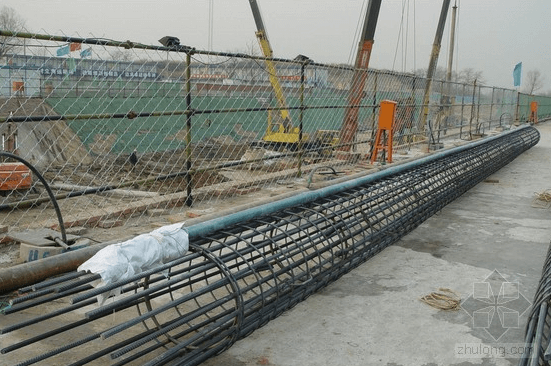

測斜管采用綁扎埋設。測斜管通過直接綁扎固定在圍護樁鋼筋籠上，鋼筋籠入槽(孔）后，澆筑混凝土。

2)埋設技術要求

由于現場施工條件原因，測斜管埋設與保護相對困難，埋設成品率較低，所以支護結構測斜管埋設與安裝應遵守下列原則：

①管底宜與鋼筋籠底部持平或略低于鋼筋籠底部，頂部達到地面（或?qū)敚y斜管頂部盡量保護得當，例如我們可以在現場安裝時用鋼管作為保護罩把上邊一部分套起來保護測斜管,由于測斜管是PVC材料制成，很容易斷裂。再加上現場施工多采用破碎炮進行圍護樁樁頭清理，很容易破壞測斜管。用鋼管進行保護時，待淸理完樁頭后再將保護鋼管截去。在鋼管與測斜管孔隙處填豆石混凝土或水泥砂漿，將測斜管穩固。這樣就可以把測斜管保護好，從而提高測斜管安裝的成品率。

②測斜管與支護結構的鋼筋籠綁扎埋設，綁扎間距不宜大于1.5m。

③測斜管的上下管間皮對接良好，無縫隙，接頭處牢固固定、密封。

④管綁扎時應調正方向，使管內的一對測槽垂直于測量面（即平行于位移方向）。

⑤封好底部和頂部，保持測斜管的干凈、通暢和平直。

⑥做好清晰的標示和可靠的保護措施（圖5-20)。

(3)監測方法及數據采集

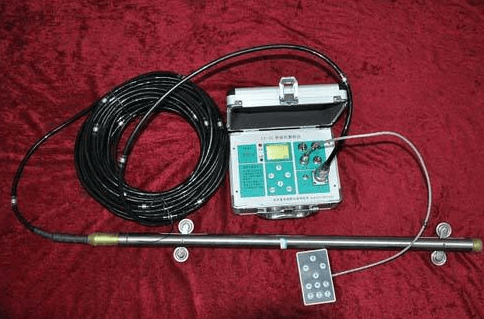

1)監測儀器采用CX-03E型測斜儀以及配套PVC測斜管，儀器圖見下圖

2)觀測方法：

①用模擬測頭檢査測斜管導槽。

②使測斜儀測讀器處于工作狀態，將測頭導輪插人測斜管導槽內，緩慢地下放至管底，然后由管底自下而上沿導槽全長每隔0.5m讀一次數據，記錄測點深度和讀數。測讀完畢后，將測頭旋轉180°插人同一對導槽內，以上述方法再測一次，深點深度同第一次相同。

③每一深度的正反兩讀數的絕對值宜相同，當讀數有異常時應及時補測。

3)觀測注意事項

①觀測前應對測斜孔作詳細的檢杳，在我們監測施工中經常發現有把模擬測頭卡在測斜管內的情況發生。所以，作為測量前的工作一定要做到細心，我們可在施工現場截取擬φ28?32的鋼筋lm左右，用繩子拴在鋼筋上，然后放到測斜竹內上下拉動。與測斜儀模擬測頭運動軌跡相同,這樣上下循環兒次。然后再使用側頭進行測量，這樣就基本上保證模擬探頭不被卡在測斜管內，從而減少不必要的損失。

①初始值測定：測斜管應在測試前5d裝設完畢，在3?5d內用測斜儀對同一測斜管做3次重復測量，判明處于穩定狀態后，以3次測量的算術平均值作為側向位移計算的基準面。

②觀測技木要求：測斜探頭放人測斜管底應等候5min,以便探頭適應管內水溫，觀測時應注意儀器探頭和電纜線的密封性，以防探頭數據傳輸部分進水，測斜觀測時每0.5m標記一定要卡在相同位置，每次一定要等候電壓值穩足才能讀數，確保讀數的準確性。

(4)數據處理及分析

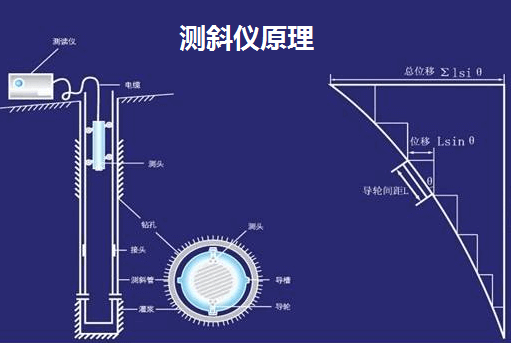

首先必須設定好基準點，圍護樁樁體變形觀測的基準點一般設在測斜管的底部,當被測樁體產生變形時，測斜管軸線產生撓度，用測斜儀確定測斜管軸線各段的傾角，便可計算出樁體的水平位移。設基準點軸線各測點的平面坐標由下面兩式確定：

Xj=X0+∑Lsinaxi=X0+L*f*∑△εxi

Yj=X0+∑Lsinayi=Y0+L*f*∑△εyi

式中i—測點序號，i=1,2，....j；

L—測斜儀標距或測點間距；

f—測斜儀率定常數；

△εxi—X方向第i段正、反測應變讀數差之半；

△εyi—Y方向第i段正、反測應變讀數差之半。

為消除量測裝置零漂移引起的誤差，每一測段兩個方向的傾角都應進行正、反兩次量測。
